Pour augmenter cependant le nombre d’alimentations à découpage par disjoncteur, il est conseillé d’utiliser un limiteur de courant d’appel. Ce limiteur de courant d’appel électronique est une solution idéale pour réduire efficacement les coûts de la technologie d’éclairage LED. Il limite les courants d’appel avec précision et avec une grande précision répétitive.
En raison de cette limitation stricte, il est possible de faire fonctionner beaucoup plus d’alimentations LED par disjoncteur. Un courant plus faible permet des sections de fils plus petites et moins de disjoncteurs. Les coûts d’installation sont réduits de 70% par rapport aux installations conventionnelles.

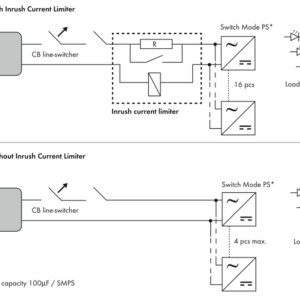

Le limiteur de courant d’appel est connecté entre l’interrupteur principal / contacteur et la charge et est homologué pour les charges inductives et capacitives. Au moment de la mise sous tension, le courant d’appel est limité pendant une durée définie, quel que soit le courant d’appel réel.
Deux versions de limiteurs de courant d’appel sont disponibles.
• Pour les circuits avec relais / contacteur ou acteurs de commutation (bus KNX/EIB), nous recommandons l’ICL-1500 (limitation de courant de crête 16A) pour sauvegarder les contacts de commutation et assurer une longue durée de vie.
• La version standard (ICL-UNIVERSAL, limitation de courant de crête 48A) est parfaitement adaptée aux interrupteurs d’éclairage ou de secteur.
DONNÉES TECHNIQUES ICL-UNIV
| Peak current limiting | 48,0 A |
| R.MS. current limiting | 33,9 A |
| Max. allowed capacitive load | 6000 μF |
| Smallest advisable circuit breaker | B13A |
| AC input range | 184-265 VAC |
| AC continous range | 230 VAC |
| Line frequency | 16,33 Hz – 440 HZ |
| AC continous current | 16 A continous |
| AC peak current | 165 A for 20 ms / 800 A for 200 μs |
| Dimension in mm (w x h x d) | 36,5 x 110 x 62 |
| Weight | 0,12 kg |
QUANTITÉ MAX D’ALIMENTATIONS PAR ICL-UNIV
| 10 Watt | 80 |
| 20 Watt | 60 |
| 30 Watt | 50 |
| 40 Watt | 50 |
| 60 Watt | 40 |
| 80 Watt | 35 |
| 100 Watt | 30 |
| 150 Watt | 20 |
| 240 Watt | 8 |
| 320 Watt | 6 |
