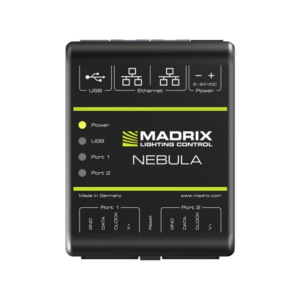

Contrôleur SPI pour Led matricées – NEBULA
Convertisseur SPI et connexion directe
Connexion directe à une large gamme de LED prises en charge via deux bornes à vis à 4 broches. Une fréquence de signal allant jusqu’à 24 MHz est disponible. Alimentation par USB ou 5 V à 24 V sur une borne à vis à 2 broches.
Sortie de qualité de 8 univers
Chaque dispositif pilote jusqu’à 1 360 pixels RVB tout en assurant la transmission réactive de signaux de haute qualité à chaque DEL. Vous pouvez choisir le protocole de sortie séparément pour chacun des deux ports.
Art-Net / Streaming ACN / USB
Les données du réseau sont directement converties en SPI sans avoir besoin d’une interface supplémentaire. Distribuez de manière fiable les données de tout contrôleur logiciel ou matériel compatible. En outre, il suffit de se connecter au logiciel MADRIX par USB.
Mode synchro et support Daisy-Chain

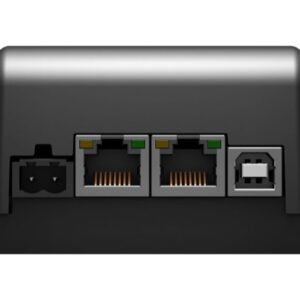

Le logiciel et le matériel MADRIX vous permettent de synchroniser entièrement les données Art-Net pour tous les ports et entre les appareils afin d’obtenir une image optimale sur les LED sans interruption visuelle. 2 ports Ethernet permettent de relier plusieurs appareils en guirlande.
Conçu pour les rails DIN ou les murs
Son boîtier non conducteur et sa conception standardisée pour les rails DIN de 35 mm rendent le montage rapide, facile et sûr. Deux supports supplémentaires sont fournis pour un montage mural en option. 9 indicateurs indiquent rapidement l’état de l’appareil, avec la possibilité de les éteindre.
Des caractéristiques inestimables
L’appareil est prêt quelques secondes après son démarrage. La fusion HTP est automatiquement disponible pour deux sources Ethernet. Son micrologiciel peut être mis à niveau. Accédez et modifiez les paramètres spécifiques de l’appareil à l’aide de la page de configuration Web intégrée.
CARACTÉRISTIQUES TECHNIQUES
• MADRIX NEBULA est un driver de LEDs matricées
• Contrôle jusqu’à 1360 pixels RGB (8 univers DMX / 4096 canaux DMX / 4096 pixels monochromes / 1024 pixels RGBW) ; répartis uniformément sur 2 sorties
• Supporte une fréquence de signal jusqu’à 24 MHz
• Le protocole de sortie peut être réglé séparément pour chacune des 2 sorties
• Se raccorde directement aux LED par des bornes à vis enfichables à 4 pôles
• Offre des possibilités d’alimentation en énergie flexibles : par USB (5 V) ou directement par bornier à vis sur l’appareil (5 V à 24 V) avec la possibilité d’alimenter les LED connectées avec 6 A maximum par connexion, ainsi que différentes variantes telles que LED, alimentation et NEBULA peuvent être connectées ensemble
• Reçoit des données via le réseau (Art-Net et/ou Streaming ACN)
• Peut également être utilisé comme dispositif USB avec le logiciel MADRIX
• Spécialement conçu pour l’interaction avec le logiciel MADRIX avec une configuration rapide et facile (disponible séparément)
• Mode de synchronisation : Le logiciel MADRIX et le matériel MADRIX permettent de synchroniser les données Art-Net pour toutes les sorties et sur plusieurs appareils afin d’obtenir une image optimale sans perturbation visuelle des LEDs
• Répond aux spécifications officielles pour Art-Net et Streaming ACN et peut être utilisé comme un appareil réseau ordinaire avec d’autres consoles d’éclairage, appareils de contrôle ou solutions logicielles
• Fusion automatique des données de 2 sources réseau (“HTP Merging”)
• 2 connexions réseau équivalentes, qui permettent un montage en série sans commutateur réseau supplémentaire (“daisy chain”)
• Réglages utiles des canaux par univers, décalage d’adresse, ordre des canaux et sortie en cas de perte de connexion
• 9 voyants d’état LED pouvant être désactivés
• Configuration via un navigateur Web directement et facilement sur l’appareil
• Particulièrement adapté aux installations fixes grâce au profilé chapeau de 35 mm ou au montage mural
• Boîtier non conducteur avec classe de protection IP20 et inflammabilité selon UL94 V-0
• Sans ventilateur, silencieux et économe en énergie
• Prêt à fonctionner dans les secondes qui suivent la mise en marche
• Recommandé pour les petites et grandes installations légères
• De nombreux appareils peuvent être utilisés simultanément sans aucun problème
• Le micrologiciel de l’appareil peut être facilement mis à jour pour des améliorations futures
• Dimensions : 92 x 70 x 45 mm
• Poids : 130 g
• Garantie : 5 ans
Liste des protocoles LED supportés – non-exhaustif : [chaque mise à jour du firmware ajoute de nouveaux protocoles]
• APA101, APA102, APA104, APA106
• GS8207,GW6201,GW6205
• LPD1882S,LPD6803,LPD8806
• MBI6120
• P9883
• SJ1221, SK6812, SK6822
• SM16703, SM16716
• TLS3001,TLS3008, TM1804,TM1809,TM1812,TM1814,TM1829
• UCS1903,UCS2903,UCS512B3,UCS8904,UCS9812S
• WS2801,WS2803,WS2811,WS2811S,WS2812,WS2812B,WS2813,WS2815,WS2818,WS2822S,WS2822S
Livré avec :
• 1 x Câble USB
• 1 x Logiciel MADRIX (sans licence)
• 2 x Patères pour accroche murale
Logiciel :
Télécharger le driver pour NEBULA
