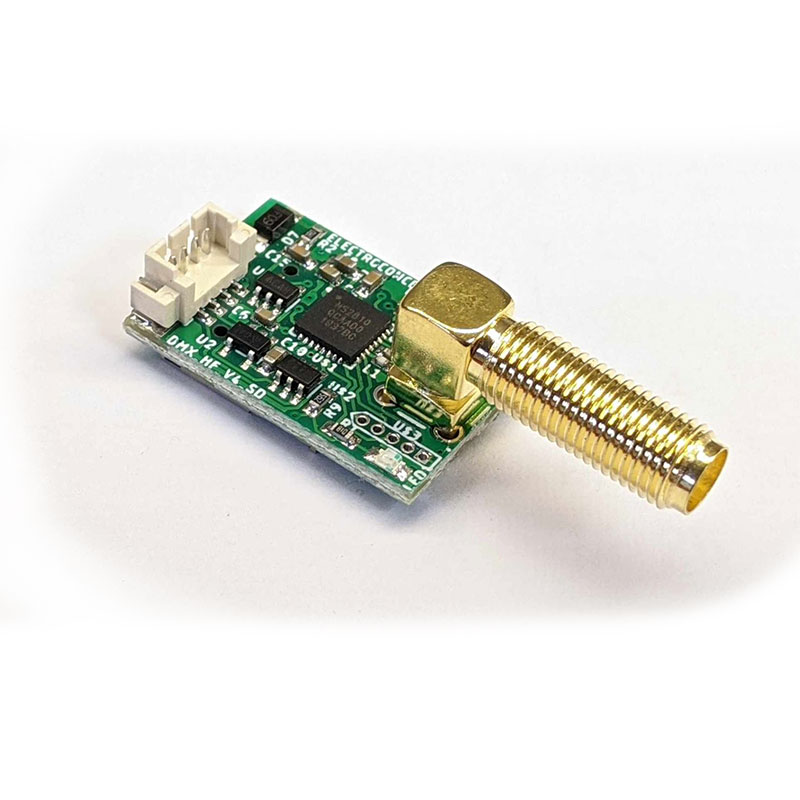

Carte Récepteur DMX HF V4 – Player SD
CREATIVE LED

Carte Récepteur DMX HF V4 – Player SD

Référence: DMX_HF_V4_SD

Carte Player SD en DMX HF

• A intégrer à vos machines
• Enregistrez vos séquences DMX sur carte SD et jouez les directement avec la DMX HF V4 SD.
• Jouer des fichiers WAV 8 Bits Mono.
• Idéal pour piloter des écrans leds réalisés en WS2812 (ou compatibles) ou LPD1886
– Le maximum de 32 univers est possible mais le taux de rafraichissement va dépendre du nombre de pixels contrôlés : par exemple 8 univers soit 1360 pixels en WS2812 = 22 fps

Plusieurs modes disponibles :

• Sortie WS2812 RGB (envoi de 510 canaux par univers)
• Sortie WS2812 RGBW (envoi de 512 canaux par univers)
• Sortie d’un univers en DMX 512
• Sortie LPD1886 RGBWAUV (envoi de 510 canaux par univers)
• Sortie APWM 1Mhz Audio Wav 8bits Mono 44.1Khz
• Selection des univers a envoyer directement réglable avec un fichier de config dans la carte SD (MODE.TXT)
• Selection des timings WS2812 modifiables
• Lancement des programmes en 1 canal par programme, ou 1 canal pour le choix du programme (255)

Pack comprenant :

• La carte DMX HF V4 SD
• x1 antenne standard
• x1 câble 4 fils.
• écrou et contre écrou

32.50 HT

Disponible sur commande

Carte Player SD en DMX HF

• A intégrer à vos machines
• Enregistrez vos séquences DMX sur carte SD et jouez les directement avec la DMX HF V4 SD.
• Jouer des fichiers WAV 8 Bits Mono.
• Idéal pour piloter des écrans leds réalisés en WS2812 (ou compatibles) ou LPD1886
– Le maximum de 32 univers est possible mais le taux de rafraichissement va dépendre du nombre de pixels contrôlés : par exemple 8 univers soit 1360 pixels en WS2812 = 22 fps

Plusieurs modes disponibles :

• Sortie WS2812 RGB (envoi de 510 canaux par univers)
• Sortie WS2812 RGBW (envoi de 512 canaux par univers)
• Sortie d’un univers en DMX 512
• Sortie LPD1886 RGBWAUV (envoi de 510 canaux par univers)
• Sortie APWM 1Mhz Audio Wav 8bits Mono 44.1Khz
• Selection des univers a envoyer directement réglable avec un fichier de config dans la carte SD (MODE.TXT)
• Selection des timings WS2812 modifiables
• Lancement des programmes en 1 canal par programme, ou 1 canal pour le choix du programme (255)

Pack comprenant :

• La carte DMX HF V4 SD
• x1 antenne standard
• x1 câble 4 fils.
• écrou et contre écrou

SPECIFICATIONS TECHNIQUES :

• Carte nue a intégrer à vos machines.
• VERSION V4 : miniaturisation extrême et une portée pratiquement doublée.
• Alimentation : DC +5 à +20 Volts
• Consommation : 32mA – 52mA (suivant la charge DMX ou data)
• Fréquences : 22
• Univers possibles : 31 (15872 canaux DMX)
• Livrée avec une nappe 4 Fils de 25cm pour le branchement Masse et Alimentation et SCL et data ou point chaud point froid
• Protocole W2.4EC-DMX-A et B
• Livrée d’origine en univers 1.

A SAVOIR :

• L’utilisation des produits HF ELECTROCONCEPT ne change rien à l’utilisation de vos appareils DMX.
• La technologie employée ici permet d’avoir une transparence totale entre vos appareils.
• Les 512 canaux sont envoyés. Une synchronisation des trames permet de n’avoir aucune latence entre l’émetteur et le récepteur.
• Chaque récepteur possède une mémoire qui permet de renvoyer la dernière valeur reçu s’il y a une perte de la liaison HF.

• Chaque récepteur HF est « assigné » a un univers DMX , d’origine le 1.
• Le récepteur au démarrage, scanne en permanence les fréquences jusqu’à trouver l’univers au qu’elle il est assigné.
• D’origine vos produits sont livrés pour fonctionner sur l’univers 1 et l’émetteur émet en fréquence 31.
